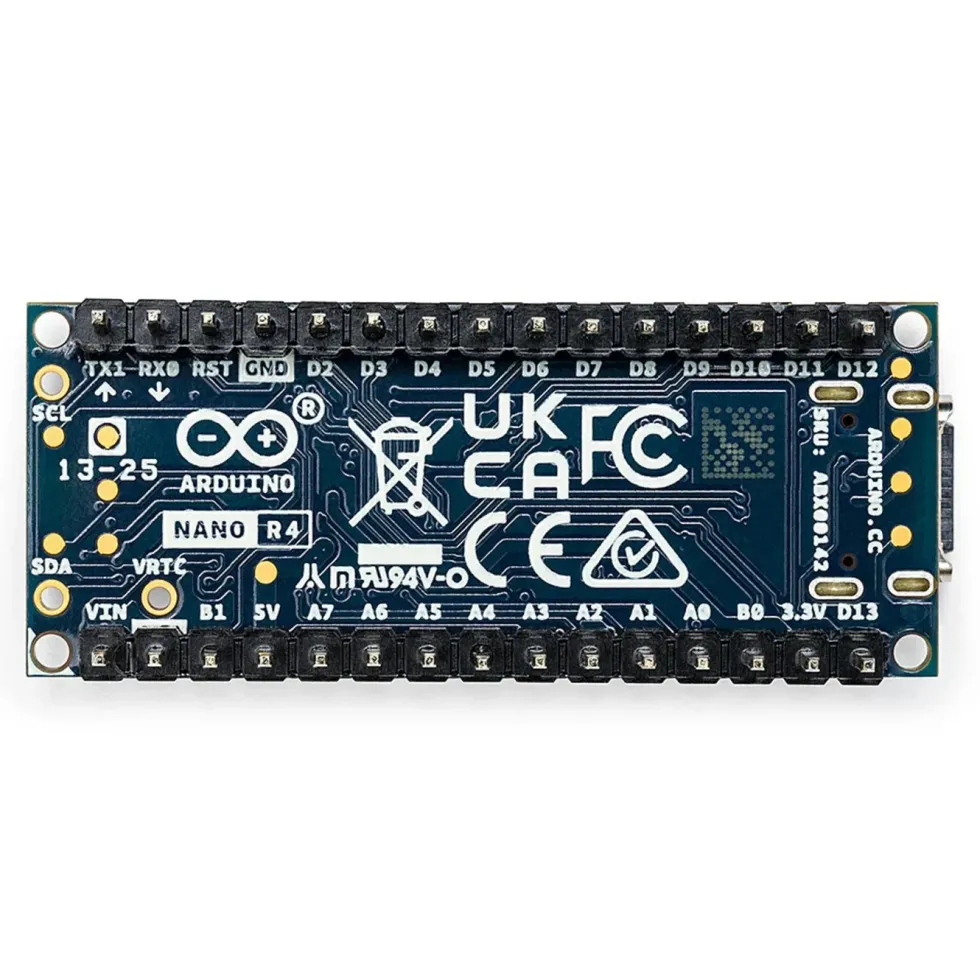

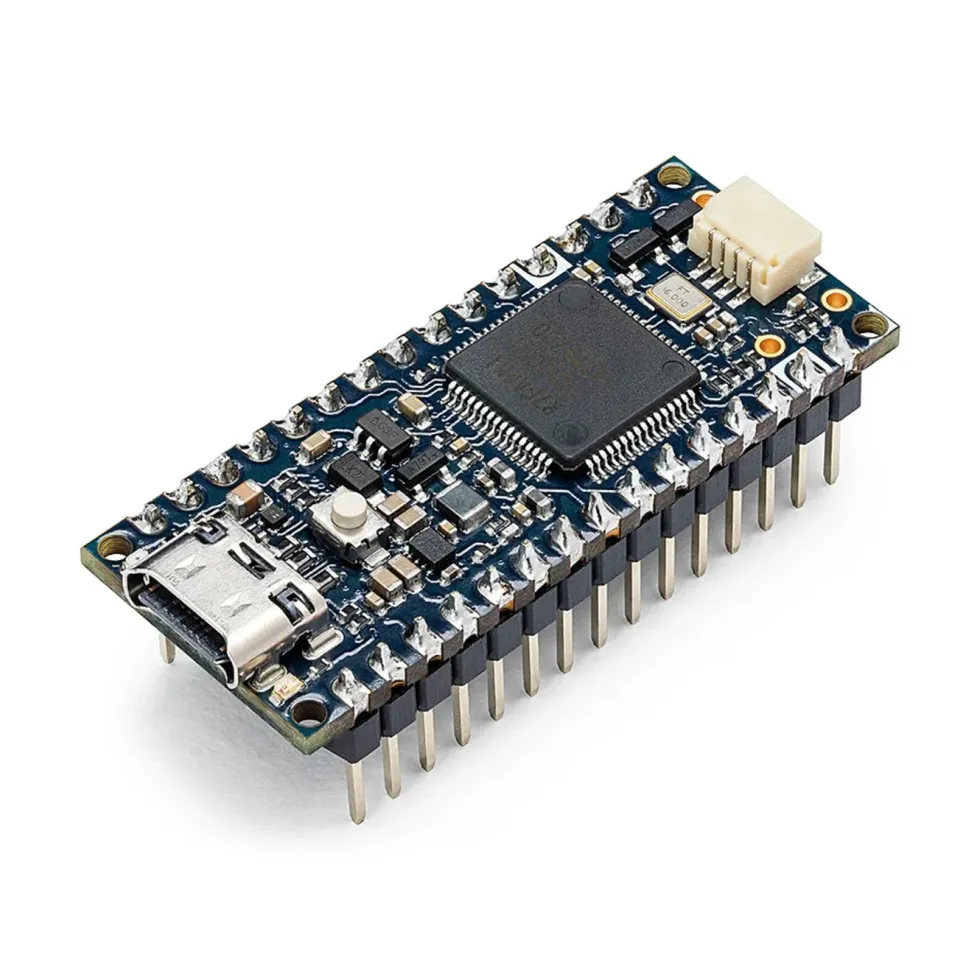

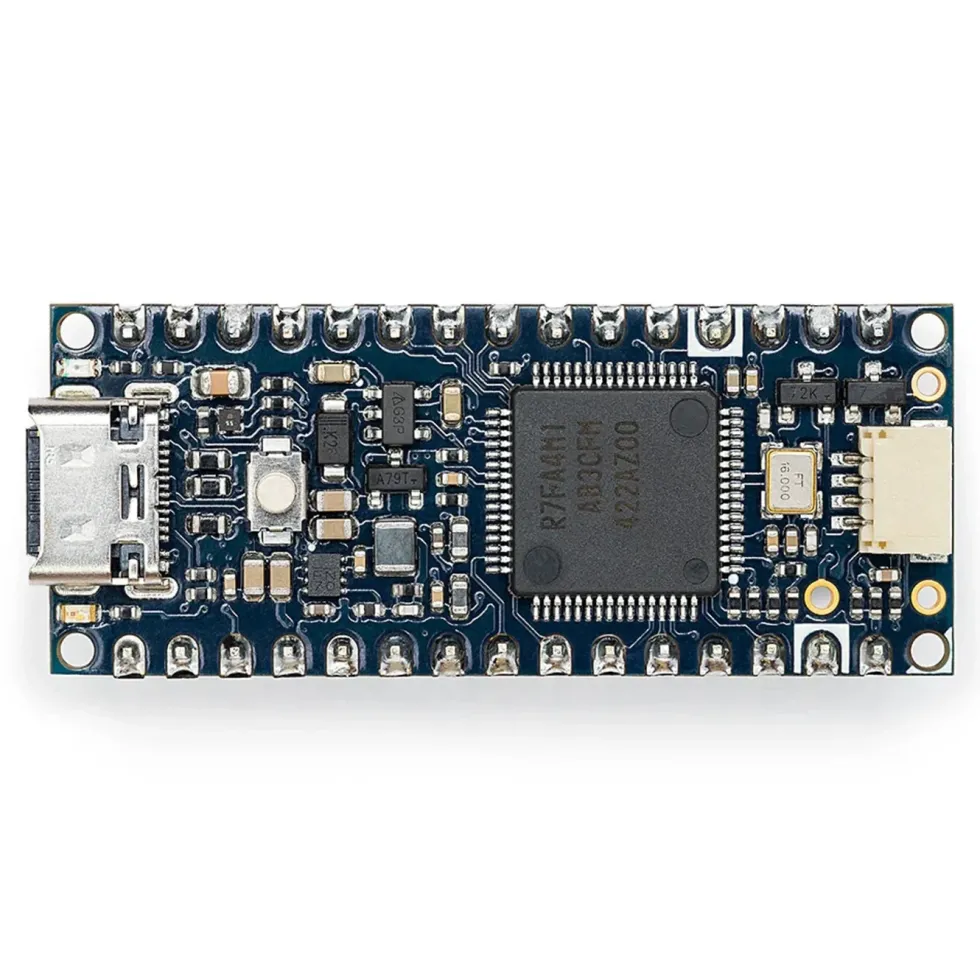

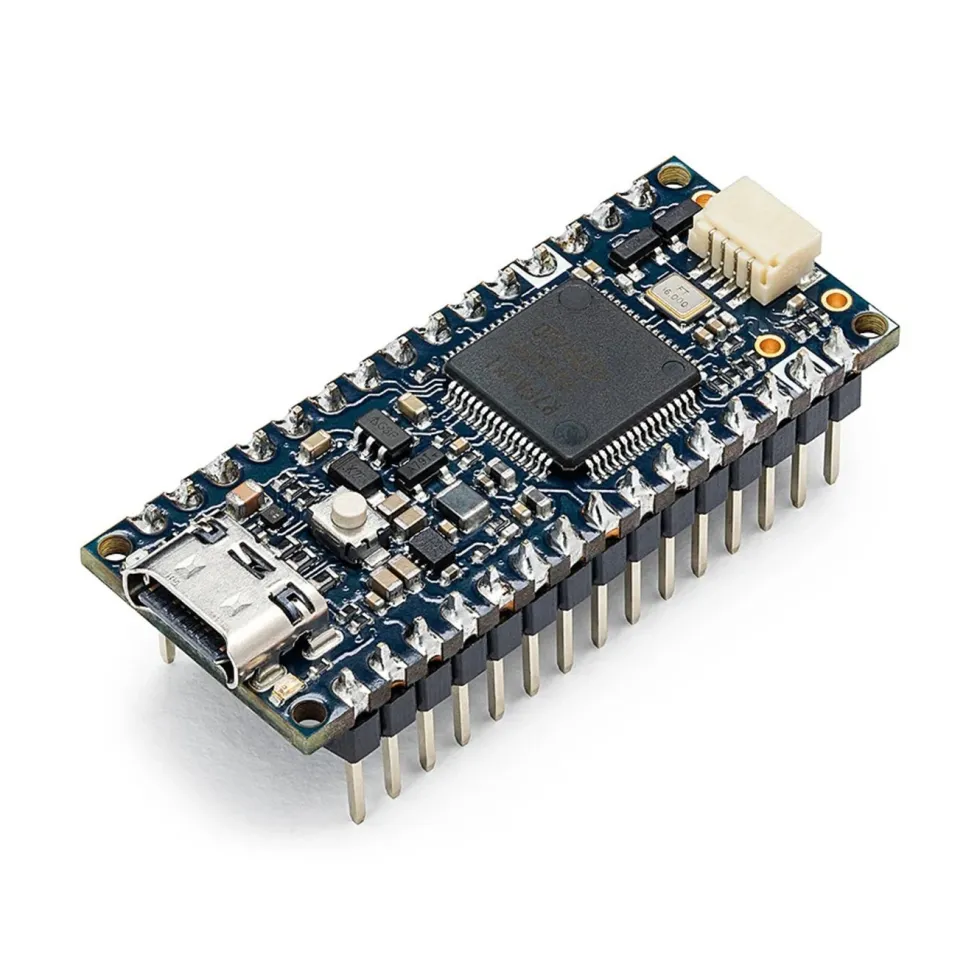

Arduino Nano R4 utvecklingskort Med stiftlister

Arduino Nano R4 utvecklingskort Med stiftlister

kr118.46

Färg

Rensa

Artikelnr: SKUA6LOSQ Kategorier: El & Verktyg, Elektronik Etikett: Arduino Varumärke: Arduino

32-bitars ARM Cortex-M4, 48 MHz

Inbyggd DAC, OPAMP, RTC och CAN-buss

Qwiic-kontakt för snabb expansion

Arduino Nano R4 bygger på Renesas RA4M1-processorn med en kraftfull 32-bitars ARM Cortex-M4-kärna. Det kompakta formatet på 18 × 45 mm gör kortet enkelt att integrera i egna konstruktioner, och kastellerade anslutningar förenklar ytmontering på egna kretskort. Med USB-C, inbyggd DAC, OPAMP, realtidsklocka och CAN-buss passar Nano R4 lika bra för prototyper som för färdiga produkter inom automation, IoT och inbyggda system.

Arduino Nano R4 utvecklingskort Med stiftlister

Gå från prototyp till färdig produkt i kompakt format

Artikelnr: 88440

Modellnr: Arduino Nano R4 with Headers

Kompakt utvecklingskort för inbyggda system

Arduino Nano R4 ger dig en kraftfull 32-bitars plattform i ett format som passar direkt på ett kopplingsdäck eller ett eget kretskort. Kortet bygger på samma processor som UNO R4-familjen, vilket gör det enkelt att skala ner från prototyp till färdig produkt.

Kort om Nano R4

32-bitars ARM Cortex-M4 med flyttalsenhet, 48 MHz

256 kB Flash, 32 kB SRAM och 8 kB EEPROM

Inbyggd DAC, OPAMP, realtidsklocka och CAN-buss

Qwiic-kontakt för plug-and-play-expansion

Kastellerade anslutningar för ytmontering på eget kretskort

Från prototyp till produktion

Kastellerade anslutningar och komponenter monterade på en sida gör Nano R4 redo för ytmontering direkt på en egen PCB. Det kompakta måttet 18 × 45 mm passar i utrymmen där ett UNO-kort inte får plats.

Inbyggda funktioner som sparar plats

En 12-bitars DAC, operationsförstärkare (OPAMP) och realtidsklocka (RTC) sitter direkt på kortet – funktioner som annars kräver extra komponenter. CAN-bussen öppnar för industri- och fordonstillämpningar med en extern transceiver.

Enkel expansion med Qwiic

Den inbyggda Qwiic-kontakten (3,3 V I²C) och en separat 5 V I²C-port gör det smidigt att koppla in sensorer, displayer och andra moduler utan lödning.

Specifikationer

Processor: Renesas RA4M1 (ARM Cortex-M4), 48 MHz
Minne: 256 kB Flash, 32 kB SRAM, 8 kB EEPROM
Digitala I/O: 14 (varav 6 PWM)
Analoga ingångar: 8
DAC: 12-bitars på A0
OPAMP: A1, A2, A3
Driftspänning: 5 V (DC)
Inspänning: 6–21 V (DC) via VIN
USB: USB-C (programmering och strömförsörjning)
Kommunikation: UART, SPI, I²C, CAN
Mått: 18 × 45 mm
